顎式破碎機安裝施工方案



　　以下是上海恒源冶金設備有限公司的顎式破碎機安裝施工方案，沒有一成不變的方法，隨著場地地形、預算方案、突發事件等各方面因素的變化可以臨時做出調整。



　　一、方案概況：

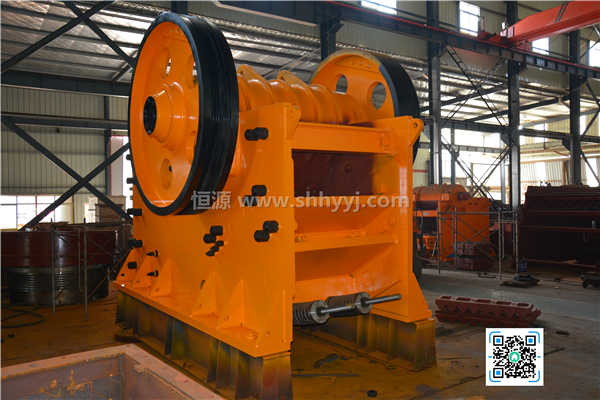

　　顎式破碎機，簡稱顎破，是碎礦系統的重要破碎設備之一。該設備電機功率ll0kw，設備主體重量21噸，安裝在粗碎工段3.6米平面上。礦石物料通過重型板式給料機給料，經顎式破碎機破碎后，經過皮帶輸送機進入緩沖礦倉進入下一流程。



　　產品結構：



　　顎式破碎機主要有機架、動鄂、偏心軸、大皮帶輪、飛輪、動顎、側護板、 肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板、電動機等組成。



　　二、編制依據：



　　相應國家、行業施工及驗收規范：



　?。ㄒ唬?、工程施工設計藍圖及設計說明書；



　?。ǘ?、我公司以往安裝工程的有關經驗以及現有的技術力量和施工裝備；



　?。ㄈ?、《機械設備安裝工程施工及驗收通用規范》—GB50231-2009



　?。ㄋ模ⅰ哆x礦機械設備工程安裝驗收規范》—GB 50377-2006



　　三、安裝方法：



　?。ㄒ唬?、技術準備



　　施工技術資料，設計資料（施工圖、設計說明及技術規定等）、隨機技術資料（使用安裝說明書、產品質量證明書、設備裝箱單等）。



　?。ǘ?、設備檢查、驗收



　　設備開箱檢查在建設單位、監理單位、設備供貨商（或廠家）等有關人員參加下，按照下列項目進行檢查，并做好開箱驗收記錄：



　　1、箱號、箱數以及包裝情況；



　　2、設備名稱、型號和規格；



　　3、裝箱清單、設備技術文件、資料及專用工具；



　　4、設備有無缺損件、表面有無損壞和銹蝕；



　?。ㄈ⒅饕┕C(jī)具



　　1、主要施工機械：25噸、80噸汽車起重機、焊機等；



　　2、主要施工工具：活動扳手、套筒扳手、千斤頂、手錘、大錘、手拉葫蘆、 索具、卸扣、鋼攝等；



　　3、測量工具：水準儀、塞尺、框式水平儀、游標卡尺、鋼卷尺、鋼板尺、水平管等。



　　（四）、作業條件



　　1、施工現場己具備施工條件，所需要的圖紙資料和技術文件齊備，圖紙會審及技術交底已進行；



　　2、基礎的位置、幾何尺寸和質量要求應符合現行國家標準《鋼筋混凝土施工驗收規范》的規定，并應有驗收資料或記錄。



　?。ㄎ澹⑹┕ろ樞?/p>



　　機架預埋件清理并找平（使用墊片進行調整彈性墊板）—安裝機架就位（事先將機架支腿安裝在機架上）—動鄂安裝—皮帶輪安裝—電機及三角帶安裝—安全罩安裝—給料裝置安裝—排料裝置安皆調整—螺桿及彈簧安裝。



　?。⑹┕み^程



　　1、基礎預埋件清理，并用水準儀測量水平度，偏差。為了保證機架的四個預埋件的水平度，需要用鋼板調整水平，調整鋼板的尺寸要比四個支架支腿尺寸稍大一些。



　　2、安裝排礦漏斗，按照設計圖紙要求，提前將顎式破碎機排礦漏斗做好，在安裝機架之前將排礦漏斗安好。



　　3、將機架支架（或者鋼支腿）安裝到機架上，用螺栓固定牢固。



　　4、用80噸汽車起重機就位機架機構組合體到基礎之上，使四個支架正好安放在基礎預埋件上，縱橫中心線對齊。



　　5、放置固定擋塊，并用506焊條焊接牢固。



　　6、動鄂安裝，將動鄂機構的兩端軸頭，用煤油（或汽油）清理干凈，軸承 注上潤滑脂（如果動鄂已經安裝到機架上，本步略）。



　　7、安裝皮帶輪，將皮帶輪內孔用煤油清理干凈，用80 （或25）噸吊車裝到動鄂軸上，并安裝好壓蓋和禁錮螺栓，并用電焊焊牢。



　　8、安裝傳動機構，首先將電機架安裝到機架上，再將電機安裝到電機架上， 再安裝三角帶。



　　9、安裝皮帶輪安全罩，注意嚴禁將安全罩固定在破碎機上。



　　10、安裝調整裝置，并將間隙調整到工藝需要的尺寸。



　?。ㄆ撸㈩€式破碎機安裝的極限偏差（公差）和檢驗方法



　　項次 項 目極限偏差（公差）檢驗方法



　　1縱橫中心線/mm±3拉線尺量檢查



　　2機架標高/mm±5水準儀檢查



　　3安裝縱向水平度0.5/1000水平儀檢查



　　4橫向水平度0.15/1000水平儀檢查



　　四、試運轉



　　顎式破碎機試運轉必須符合下列要求：



　?。ㄒ唬?、試運轉前的準備



　　1、參加試運轉的人員必須熟悉說明書和有關技術文件，了解機器構造，掌握操作程序，操作方法和安全守則。



　　2、試運轉前檢查：



　?。?）仔細檢查調整各個連接部分，不許偏斜。推力板、偏心軸和動鄂心軸 間的不平行度應小于0. 2mm。



　?。?）檢查排礦口要符合工藝要求，并檢查鎖緊彈簧壓緊情況要適宜。



　?。?）設備應盤動一轉以上，盤動應靈活無相碰現象。



　?。?）設備內部應無遺留物。



　　3、顎式破碎機的運轉



　?。?）電機單試：對電機進行2小時考核運行。



　?。?）設備無負荷運行8小時。



　?。?）滾動軸承溫度不得超過80°C，滑動軸承不得超過70°C。



　?。?）皮帶不得啃邊、打滑。



　?。?）其他注意事項：運轉中如出現事故，應首先切斷電源。運轉中禁止進行清理工作?？肇?fù)荷運轉中禁止套上和卸下傳動皮帶。
