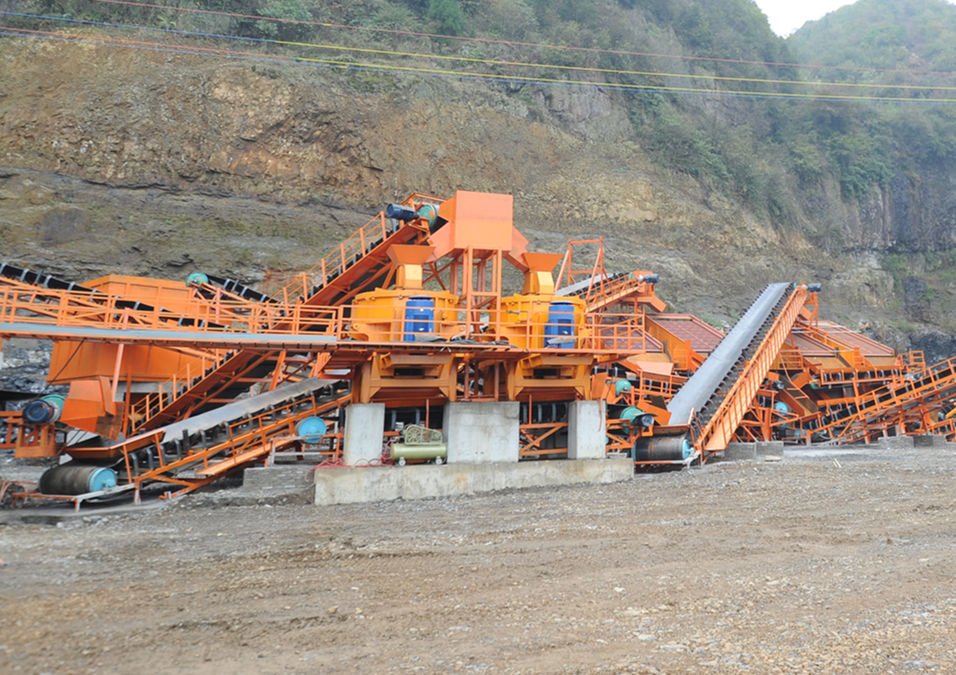

制砂生產線技術方案及破碎機生產設備配置選型參考
制砂生產線技術方案及破碎機生產設備配置選型參考
一、項目概況
1、項目背景：
總計路線總長度約為76公里，道路標準為DS4（瀝青混凝土砂石路）。路面寬度：村鎮段為14米，正常段為7米。道路結構層為15cm/25cm天然礫石底基層，20cm級配碎石基層，5cm瀝青雙表處面層（將變更為瀝青混凝土），橋梁共4座，涵洞共168座。道路海拔約2880米，項目的第一段自起點向西延伸1300米，所經之處地勢高低起伏，但海拔高度與起點相似。
2、自然條件：
氣象條件：路線區域?qū)儆趤啛釒Ц稍餁夂騾^(qū)，全年氣候溫和，一年分為雨季和旱季，日照充足每年8-10月為大雨季，2-4月為小雨季，由于不同季節和地區降雨不均，易出現局部干旱，氣溫范圍為9.7℃-25.5℃，年平均溫度為16℃。
3、水文條件：根據多方水文調查，地下水位埋深較深。
4、地質條件：項目沿線根據各方面勘察，均為砂土及風化巖層地質。而整個項目所經地區的總體氣候條件差異較大。全年氣溫受海拔高度影響；高海拔地區年平均氣溫約12℃，而低洼地區氣溫則在25至35℃區間。項目所經地區自六月起進入雨季，持續至9月末，年平均降雨量為1119mm。六月至九月期間的平均降雨量在144mm至325mm區間。據記載，十二月至次年二月之間的最低降雨量在4mm至7.2mm區間變化。
二、技術方案
1、設計依據
設備各功能部件均不低于國家標準和行業標準。
2、產品設計技術指標
設備設計總目標：達到國內先進水平，部分設備達到國際先進水平。
50-70噸/小時生產能力的制砂機數量：3臺、礦粉機數量：2臺
3、其它破碎機生產設備主要技術參數及要求：

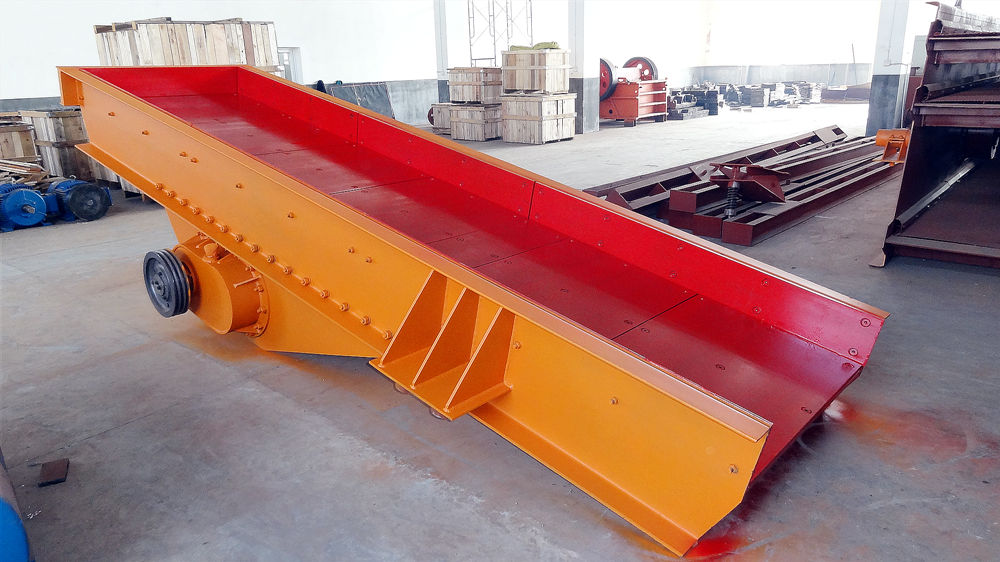

圖1：喂料機
（1）喂料機：
1、功率：2×2.2KW。
2、最大進料尺寸：450mm。
3、料槽尺寸：1800mm×900mm
4、產量：80-140t/h
5、給料倉容積：15立方米

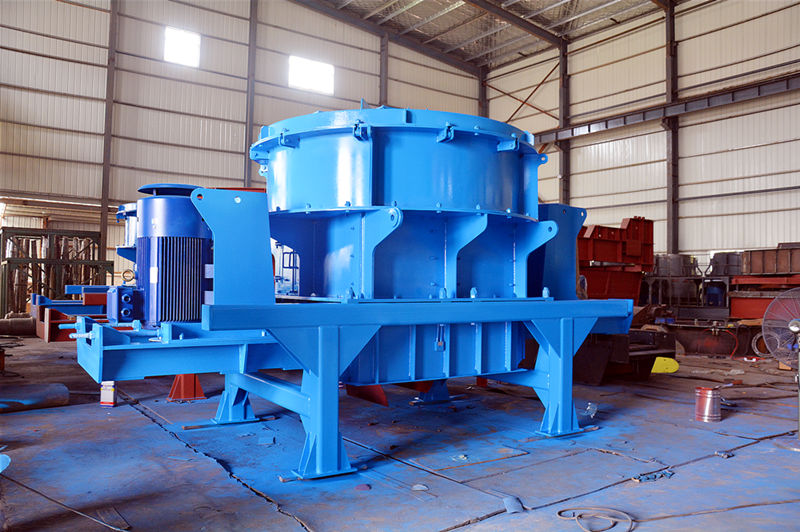

圖2：高效制砂機
（2）高效制砂機（50~70t/h制砂機主要技術參數）：
1、主機功率:2×132KW
2、最大進料尺寸：40mm
3、液壓站：CP029J
4、稀油潤滑站：C1296S
5、成品砂產量：70t/h
6、雙油泵功率：2×0.31KW
7、油箱加熱器功率：2KW

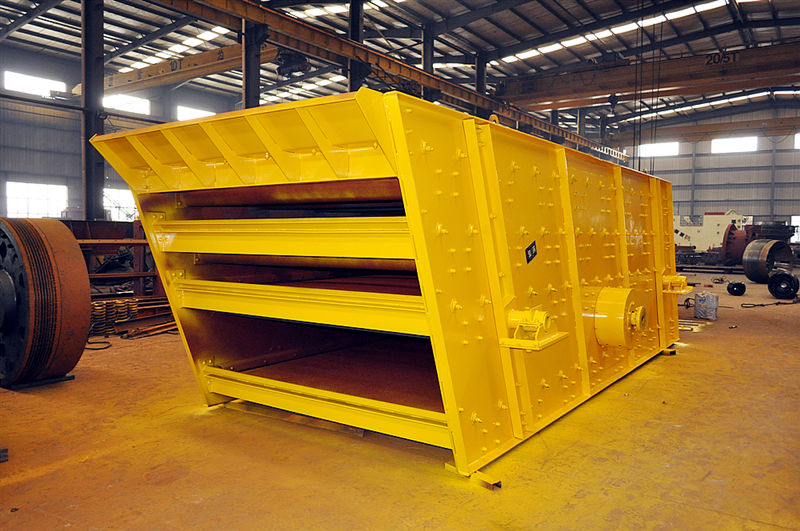

圖3：振動篩
（3）振動篩：
1、功率：18.5KW
2、篩網面積：7.2㎡
3、篩面層數：3層
4、最大進料尺寸：400mm
5、外形尺寸：6000×2500×3500（mm）
6、篩分能力：50-240t/h

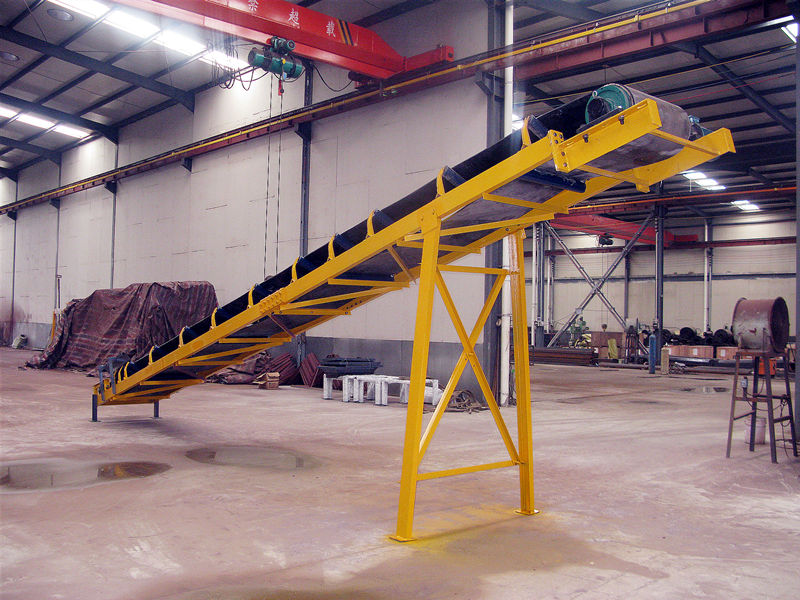

圖4：皮帶輸送機
（4）皮帶輸送機（4條）：
1、長度：18m,
2、功率4×7.5KW
圖5：電器控制柜

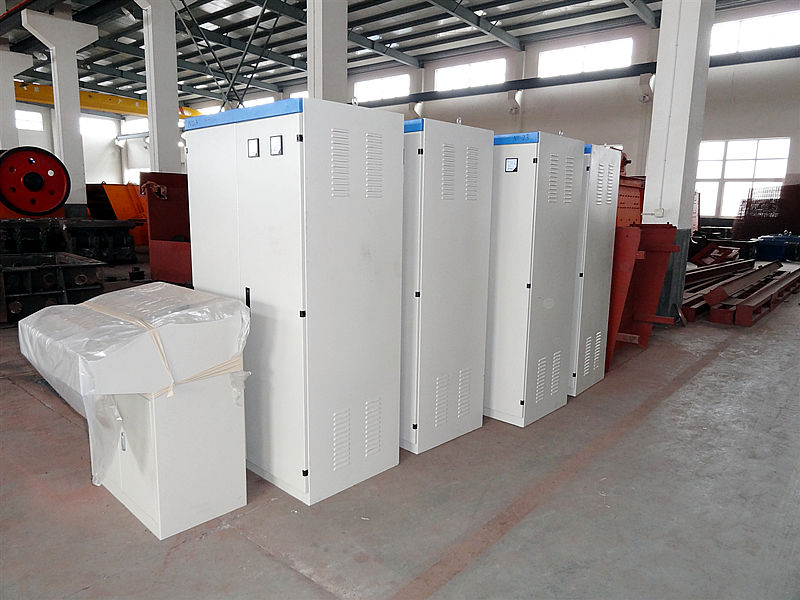

（5）電器控制柜：
選用知名品牌電器元件，主機配備變頻器啟動，帶全套電纜（含控制柜至發電機主電纜15米）
（6）制砂設備要具有環保除塵設置，使得粉塵排放滿足當?shù)匾蟆?/span>
（7）為了便于安裝，縮短安裝工期，制砂機和振動篩等要求配置“鋼架底座”。
4、礦粉機主要技術參數及要求：
1）產量：5-8t/h(200目）
2）最大進料尺寸：30mm
3）主機功率：≥75KW
4）風機功率：≥90KW
5）變頻電機：≥7.5KW
6）礦粉風送設備一套，羅茨風機37KW。
7）石料倉：15m3
8）電器控制柜：選用知名品牌電器元件，主磨機和風機均配備變頻器啟動，帶全套電纜（含控制柜至發電機主電纜15米）
9）總功率約220KW左右
5、項目實施要求：
5.1、產品備貨、運輸、保管及保險
5.1.1、投標人應提供詳細的備貨周期。
5.1.2、需考慮到產品的陸運、海上運輸?shù)葪l件，尤其是海上運輸設備的防腐防護措施。
5.1.3、破碎機設備廠家負責需提供相關技術人員進行安裝調試，直至項目安裝調試驗收合格。
5.1.4、破碎機廠家負責其派出的技術、施工人員的境外意外傷害保險和疾病死亡保險。
5.2、安裝調試
5.2.1破碎機廠家提供技術人員指導設備安裝，提供設備安裝所需要的平面布置圖、裝卸及安裝工藝流程圖、測試方案等，并附詳細操作說明。
5.2.2安裝調試過程中，廠家所提供技術、施工人員須服從招標人管理，遵守項目文明安全施工各項規章制度。
5.2.3破碎機廠家應配合招標人就施工現場總體協調管理及施工設計方案進行銜接。
5.3、驗收要求
5.3.1項目驗收國家有強制性規定的，按國家規定執行，驗收費用由破碎機廠家承擔，驗收報告作為申請付款的憑證之一。
5.3.2驗收過程中產生糾紛的，由質量技術監督部門認定的檢測機構檢測,如為破碎機廠家原因造成的，由破碎機廠家承擔檢測費用；否則，由招標人承擔。
5.2.3項目驗收不合格，由破碎機廠家返工直至合格，有關返工、再行驗收，以及給招標人造成的損失等費用由破碎機廠家承擔。連續兩次項目驗收不合格的，招標人可終止合同，另行按規定選擇其他廠家采購，由此帶來的一切損失由供貨廠家承擔。
5.4、質量保證
5.4.1破碎機廠家提供的產品應是原裝正品，符合國家質量檢測標準，具有出廠合格證或國家鑒定合格證。裝置核心部件如采用進口設備，需提供原產地證明和報關單。
5.4.2質保期從安裝驗收合格后開始計算。質保期內所有軟件維護、升級和設備維護等要求免費上門服務。
5.5、售后服務
5.5.1 系統維護要求提交以下內容
1）定期維護計劃。
2）對招標人不定期維護要求的響應措施。
3）對招標人修改設計要求的響應措施。
5.5.2 技術支持
1）提供24小時的技術咨詢服務。
5.5.3 故障響應
1）提供24小時的故障服務受理。
2）對重大故障提供3×24小時的現場支援，一般故障提供2×24小時的現場支援。
3）備件服務：遇到重大故障，提供系統所需更換的任何備件。
5.5.4 質保期內出現任何質量問題（人為破壞或自然災害等不可抗力除外），由破碎機廠家負責免費（免全部工時費、材料費、管理費、財務費等）更換或維修。質保期滿后，無論招標人是否另行選擇維保廠家，破碎機廠家應及時優惠提供所需的備品備件。
5.6 培訓
5.6.1破碎機廠家應提供設備維修操作手冊，并培訓招標人指定的2名操作管理及維護人員，達到熟練掌握產品性能，能及時排除一般故障的程度。
5.6.2培訓內容應包含常規技術故障培訓、備件更換操作培訓、停機狀態下的設備保養培訓等。
5.7 設備清單與備件清單
5.7.1 破碎機廠家應提供與技術方案相關的圖紙和設備清單，應按清單進行報價。報價表需包含安裝調試及培訓費用、且需注明稅費標準。否則將被視為所有內容已包含在投標報價中。
5.7.2 設備詳細配件清單：需包含配件明細、技術要求、規格型號、品牌、產地、質量等級、配件單價、配件數量等，詳見附表1。
5.7.3破碎機廠家需提供設備無故障使用時間表。
5.7.4 備品備件表：需包含備件名稱、品牌、價格、產地、數量等信息，詳見附表2。破碎機廠家需提供滿足設備正常使用2年的備品備件清單及報價。
6、包裝要求
（1）、運輸包裝要求
1.1出口貨物不得夾帶易燃、易爆、具有腐蝕性等危險物品以及國家規定禁止出口之物品。
1.2出口貨物需符合國家相關檢驗檢疫要求及出口許可證要求。
1.3出口貨物運輸包裝應符合海陸聯運及航空運輸要求，進行防銹、防水、防潮、防塵、防震、防爆處理，牢固包裝，保證貨物在全程運輸過程中堆放、裝卸、運輸、儲存方便安全。
1.4對于危險品，需附出入境檢驗檢疫局出具的“出境貨物運輸包裝性能檢驗結果單”及“出境危險貨物運輸包裝使用鑒定結果單”。
1.5買方根據港口和海關規定提出的其他適應集裝箱的包裝要求。
1.6買方根據散裝船、滾裝船及航空運輸?shù)奶厥庑蕴岢龅钠渌b要求。
（2）、運輸包裝方式
2.1未經買方許可不允許使用合同約定以外的包裝方式。
2.2備件和技術資料需單獨包裝，防水并標注清晰。
2.3小件貨物全部裝入標準木箱。
（3）、常用木質包裝標準要求

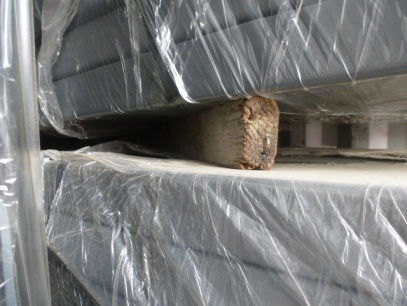

木箱可采用實木木箱或多層板木箱（膠合板木箱）。如使用實木木箱或者實木與多層板結合木箱，實木包裝每面必須噴涂熏蒸標識（IPPC）。
如果在包裝中使用了木質品，包括托盤、支撐、墊木等，賣方需提供一份“木質包裝聲明”正本，表明每個木質包裝箱的相鄰四面都已經加蓋IPPC標志并符合ISPM15規則，木箱標準：1.1m*1.1m*1.1m、2.2m*1.1m*1.1m。對于無法裝入標準木箱的貨物，需要訂制異形木箱，異形木箱尺寸應以能完好進入集裝箱為標準。木質包裝底座具備足夠的承載強度，必須留有吊車或叉車雙面的作業點，配備足夠的貨物支架或包裝墊木，根據貨物的重量加裝適當規格的護角鐵板，以方便貨物的裝卸，并保證其強度能適應多次裝卸。

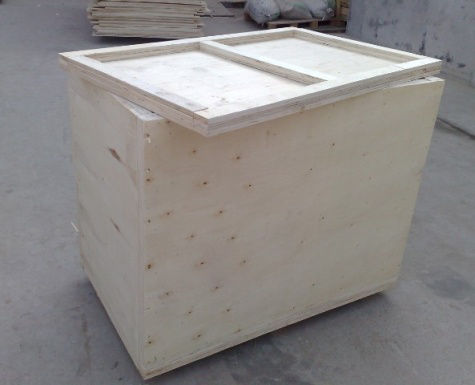

（1.1）多層板木箱（即膠合板木箱、免熏蒸木箱）

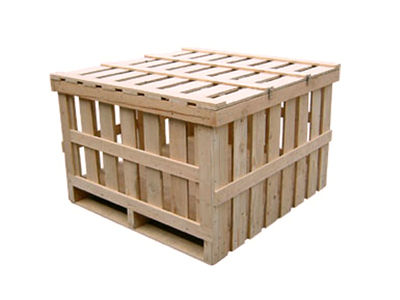

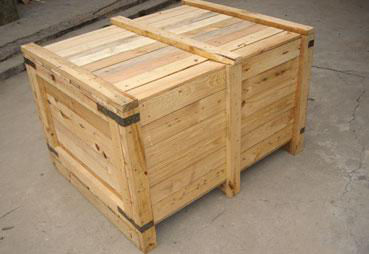

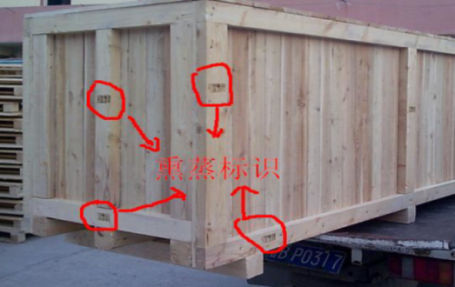

（1.2）實木木箱（需要熏蒸標識，同實木托盤）

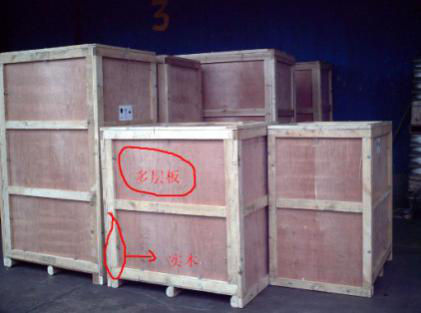

（1.3）實木與多層板結合木箱（需要熏蒸標識）

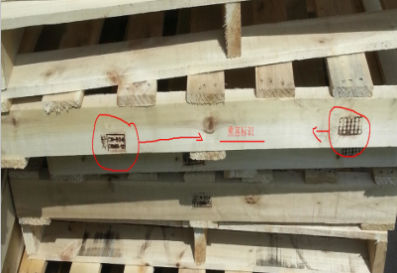

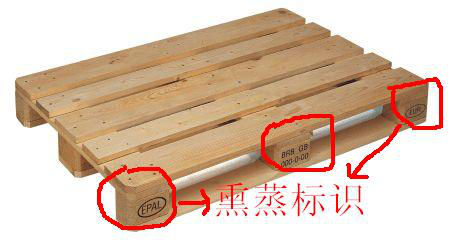

（1.4）實木托盤（需要熏蒸標識）

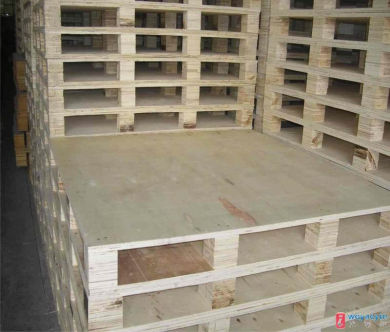

（1.5）多層板托盤（即膠合板托盤、免熏蒸木箱）
（1.6）實木框架（需要熏蒸標識）或多層板框架：用于大型機械、拋貨等包裝，包裝外不能碼放貨物。
（1.7）實木墊木與多層板結合包裝，需要對實木墊木加熏蒸標識。
以上就是制砂生產線的技術方案及破碎機生產設備選型配置方案，希望對大家有幫助。如果您需要購買破碎機設備或者在生產中遇到任何問題，請電話或Email聯系我們，如果想詢問破碎機價格，可以撥打我們的破碎機銷售熱線：4008202021，我們會快速給您報價。
以上就是制砂生產線的技術方案及破碎機生產設備選型配置方案，希望對大家有幫助。如果您需要購買破碎機設備或者在生產中遇到任何問題，請電話或Email聯系我們，如果想詢問破碎機價格，可以撥打我們的破碎機銷售熱線：4008202021，我們會快速給您報價。
