恒源擺式磨粉機產品連載介紹（1）
【導讀】磨粉機制粉生產線主要是由擺式磨粉機主機、分析機、鼓風機、畚斗提升機、電磁振動給料機、顎式破碎機、管道裝置及電控設備等組成。后續我們會給大家連載介紹本公司生產的擺式磨粉機產品連載報告，以便讓客戶更多了解設備的參數、性能、操作事項等技術問題。

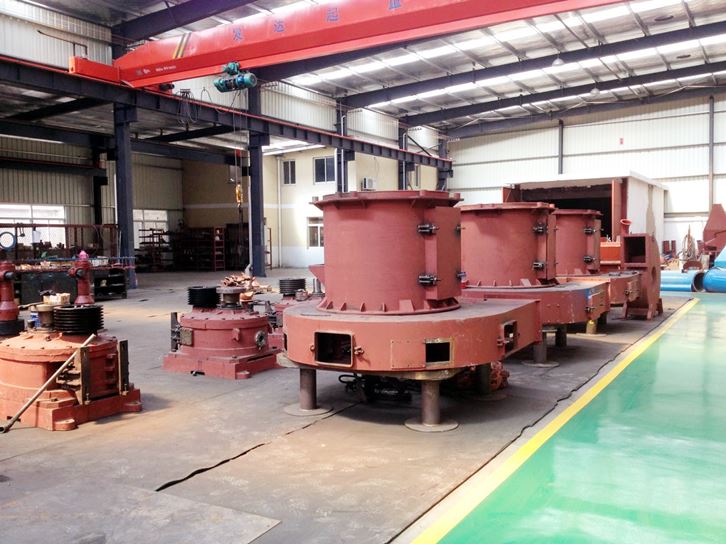

擺式磨粉機主機
一、機器的用途：
擺式磨粉機主要用于粉磨陶土地、瓷土、粘土、膨潤土、白云石、螢石、方解石、滑石、長石、重晶石、石膏等硬度在莫氏七級以下，濕度在6%以下的各種非易燃易爆之礦產物料。
擺式磨粉機成品粒度按不同要求可在0.125～0.044毫米（相當于120目～325目/吋）范圍內任意調節。
二、基本參數：
規格及技術性能數據見技術參數表1和表2。
產品技術參數表1
產品技術參數表2
三、工作原理與結構特征 ：
（一）工作原理：
物料粉磨過程：塊狀物料經顎式破碎機破碎至一定大小的粒度（粉狀或細粒物料可不經過顎式破碎機）由畚斗提升機將物料垂直輸送到儲料斗。再由電磁振動給料機把物料定量、均勻連續地送入主機內，進行研磨。研磨后的粉子被鼓風機鼓出之風流帶出，經置于主機上方的分析機進行分級。細度合乎規格的粉子，隨風流進入大旋風收集器，收集后經出粉管排出即為成品。風流由大旋風收集器上端的回風管流入鼓風機。整個風路系統是密閉循環的，并且是在負壓狀態下流動的。
由于被磨物中含有水份，在研磨時蒸發變?yōu)闅怏w以及整個風管中各法蘭接合處漏入風管的氣體，導致循環風路中的風量增加，此項增加的風量，從鼓風機和主機中間的余風管導入簡易布袋除塵器。隨同風流入之若干細粉，經簡易布袋除塵器收集后排出，氣體經簡易布袋除塵器上布袋過濾排入大氣中。
主機通過傳動裝置帶動中心軸轉動，中心軸的上端連接著一個主要另件一一梅花架，梅花架上裝有磨輥裝置形成一個活動支點，它不僅圍繞著中心軸公轉，同時磨輥本身因摩擦而自轉。梅花架下端裝有鏟刀裝置其位置正好和磨輥裝相交叉，每一把鏟刀在轉動過程中把喂入主機的物汁拋向磨輥與磨環之間，形成一個 墊料層，由于磨輥在轉動時所產生的離心力，物料的粉碎即由此而產生。
分析機的葉片轉盤上裝有60片葉片，通過二級減速，借主軸帶動而旋轉。
索氣器結構圖
由于電磁調速電機轉速可自行調節，所以葉片轉盤速度的快慢也能得到相應的調節。假如要求得到很細的成品粒度，那么必須提高葉片回轉速度，使葉片和粉子接觸率增加，更多不合要求的粉子，被葉片拋向外殼壁，失掉離心力，由重力作用回落到主機重磨。合乎規格的粉子由風流吸出，通過進粉管導入大旋風分離器，進行風和粉子的分離。
粉子從切線方向進入收料用的大旋風分離器，由于氣流進行高速旋轉，在旋轉中產生很大的離心力，將大部份粉子甩向器壁，粉子碰到器壁，失去速度而沿壁落與氣體分開。旋轉的氣流隨圓錐體的收縮而向中心靠攏氣流達到錐底，便開始旋轉上升，形成一股自下而上的螺旋線運動氣流，由大旋風分離器上部排出，再由回氣管吸入風機，然后由風機出口將氣體通入主機回氣箱內，這樣形成了一個循環系統。物料不斷地被粉碎，又被氣流不斷地帶走。所以整個管道裝置起到了一個輸送粉料的作用。

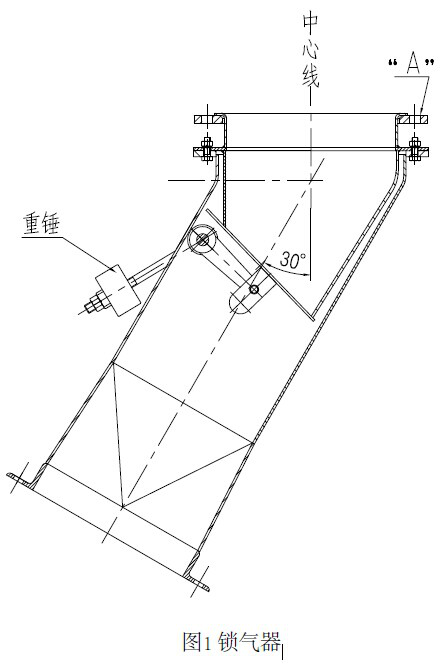

在大旋風分離器下部出口裝有鎖氣器（圖1），因?yàn)檎麄€(gè)管道裝置處于在負壓狀態下運行而磨機外處于正壓狀態，鎖氣器是把正負壓的氣流鎖住隔離，這是一個相當重要的部位，由于不裝鎖氣器或者鎖氣器密封不嚴就會造成不出粉或者很少出粉，影響產量。
所以在安裝鎖氣器時，必須使“A”面保持平整，與大旋風收集器聯接處須放置填料，用螺栓擰緊不得漏氣。
（二）結構特征：
1、擺式磨粉機由于是立式結構，占地面積較小。
2、擺式磨粉機的成套性強，從塊料粉碎到成品包裝，能獨立自成生產體系。
3、經過擺式磨粉機研磨的成品粒度均能達到所需細度的99%通過，這是其他磨粉機所不能勝任的。
4、由于采用了電磁振動給料機給料均勻，易于調節，體積小重量輕，省油省電，使用維護方便。
5、電氣采用集中控制，選型先進。
6、主機傳動裝置采用密閉齒輪減速機，傳動平穩、運轉可靠，無滲漏油現象。
7、主機鏟刀架磨損后便于更換，鏟刀架由上下二部分組成，下部磨損后拆卸連接螺栓可調換。（見圖2鏟刀架結構特征示意圖）
8、風機轉速變化與風量、風壓、功率的變化關系式如下：
轉速變化關系公式
式中：Q1——變化前風量（米3/小時）
Q2——變化后風量（米3/小時）
n1——變化前轉速（轉/每分）
n2——變化后轉速（轉/每分）
H1——變化前風壓（帕）
H2——變化后風壓（帕）
N1——變化前功率（千瓦）
N2——變化后功率（千瓦）
如要改變轉速，必須遵循上述原則。
以上就是本公司擺式磨粉機產品連載介紹（1）的內容，后期我們會繼續發布關于磨粉機連載文章，以便能幫助大家更多的了解設備。如需購買設備，請聯系公司客服人員獲取最新價格。
擺式磨粉機主機
一、機器的用途：
擺式磨粉機主要用于粉磨陶土地、瓷土、粘土、膨潤土、白云石、螢石、方解石、滑石、長石、重晶石、石膏等硬度在莫氏七級以下，濕度在6%以下的各種非易燃易爆之礦產物料。
擺式磨粉機成品粒度按不同要求可在0.125～0.044毫米（相當于120目～325目/吋）范圍內任意調節。
二、基本參數：
規格及技術性能數據見技術參數表1和表2。
產品技術參數表1
| 名 稱 | 單 位 | 規 格 及 技 術 參 數 | ||
| 4R3216B | 5R4119A | 6R4528 | ||
| 磨 輥 直 徑 | 毫 米 | 320 | 406 | 450 |
| 磨 輥 高 度 | 毫 米 | 160 | 189 | 280 |
| 磨 輥 數 量 | 個 | 4 | 5 | 6 |
| 磨 環 直 徑 | 毫 米 | 970 | 1270 | 1600 |
| 中心軸轉數 | 轉/每分 | 130 | 103 | 82 |
| 最大進料尺寸 | 毫 米 | 20 | 20 | 30 |
| 鼓風機風量 | 立方米/小時 | 19000 | 43000 | 58000 |
| 鼓風機風壓 | 帕（斯卡） | 2697 | 2697 | 6860 |
| 成 品 粒 度 | 毫 米 | 0.125～0.044 | 0.125～0.044 | 0.125～0.044 |
| 產 量 | 噸/小時 | 1～3 | 2～6 | 6～25 |
| 外形尺寸 長 | 毫 米 | 8200 | 10500 | 17800 |
| 寬 | 毫 米 | 5800 | 6500 | 9700 |
| 高 | 毫 米 | 10580 | 13530 | 10500 |
|
總重（不包括 電控設備） |
噸 | 15.7 | 25.6 | 42.8 |
產品技術參數表2
| 名 稱 | 單 位 | 規 格 及 技 術 參 數 | |||
| 4R3216B | 5R4119A | 6R4528 | |||
| 主機電動機 |
型 號 功 率 轉 速 |
千 瓦 轉/每分 |
Y225S—4 37 1480 |
Y280S—4 75 1480 |
Y315M—4 132 1485 |
|
分 析 機 電 動 機 |
型 號 功 率 轉 速 |
千 瓦 轉/每分 |
JZT2 42—4 5.5 1250~125 |
JZT2 51—4 7.5 1250~125 |
JZT2 61—4 15 1250~125 |
|
畚斗提升機 電 動 機 |
型 號 功 率 轉 速 |
千 瓦 轉/每分 |
Y100L2—4 3 1420 |
Y100L2—4 3 1420 |
Y132M—4 7.5 1450 |
|
鼓 風 機 電 動 機 |
型 號 功 率 轉 速 |
千 瓦 轉/每分 |
Y200L—4 30 1470 |
Y250M—4 75 1480 |
Y315M—4 132 1485 |
|
顎式破碎機 電 動 機 |
型 號 功 率 轉 速 |
千 瓦 轉/每分 |
Y180L—6 15 970 |
Y180L—6 15 970 |
Y200L2—6 22 970 |
| 顎式破碎機 | 型 號 | 250×400 | 250×400 | 250×750 | |
|
電磁振動 給 料 機 |
型 號 功 率 |
瓦 |
GZ1F 60 |
GZ2F 150 |
GZ3F 250 |
三、工作原理與結構特征 ：
（一）工作原理：
物料粉磨過程：塊狀物料經顎式破碎機破碎至一定大小的粒度（粉狀或細粒物料可不經過顎式破碎機）由畚斗提升機將物料垂直輸送到儲料斗。再由電磁振動給料機把物料定量、均勻連續地送入主機內，進行研磨。研磨后的粉子被鼓風機鼓出之風流帶出，經置于主機上方的分析機進行分級。細度合乎規格的粉子，隨風流進入大旋風收集器，收集后經出粉管排出即為成品。風流由大旋風收集器上端的回風管流入鼓風機。整個風路系統是密閉循環的，并且是在負壓狀態下流動的。
由于被磨物中含有水份，在研磨時蒸發變?yōu)闅怏w以及整個風管中各法蘭接合處漏入風管的氣體，導致循環風路中的風量增加，此項增加的風量，從鼓風機和主機中間的余風管導入簡易布袋除塵器。隨同風流入之若干細粉，經簡易布袋除塵器收集后排出，氣體經簡易布袋除塵器上布袋過濾排入大氣中。
主機通過傳動裝置帶動中心軸轉動，中心軸的上端連接著一個主要另件一一梅花架，梅花架上裝有磨輥裝置形成一個活動支點，它不僅圍繞著中心軸公轉，同時磨輥本身因摩擦而自轉。梅花架下端裝有鏟刀裝置其位置正好和磨輥裝相交叉，每一把鏟刀在轉動過程中把喂入主機的物汁拋向磨輥與磨環之間，形成一個 墊料層，由于磨輥在轉動時所產生的離心力，物料的粉碎即由此而產生。
分析機的葉片轉盤上裝有60片葉片，通過二級減速，借主軸帶動而旋轉。
索氣器結構圖
由于電磁調速電機轉速可自行調節，所以葉片轉盤速度的快慢也能得到相應的調節。假如要求得到很細的成品粒度，那么必須提高葉片回轉速度，使葉片和粉子接觸率增加，更多不合要求的粉子，被葉片拋向外殼壁，失掉離心力，由重力作用回落到主機重磨。合乎規格的粉子由風流吸出，通過進粉管導入大旋風分離器，進行風和粉子的分離。
粉子從切線方向進入收料用的大旋風分離器，由于氣流進行高速旋轉，在旋轉中產生很大的離心力，將大部份粉子甩向器壁，粉子碰到器壁，失去速度而沿壁落與氣體分開。旋轉的氣流隨圓錐體的收縮而向中心靠攏氣流達到錐底，便開始旋轉上升，形成一股自下而上的螺旋線運動氣流，由大旋風分離器上部排出，再由回氣管吸入風機，然后由風機出口將氣體通入主機回氣箱內，這樣形成了一個循環系統。物料不斷地被粉碎，又被氣流不斷地帶走。所以整個管道裝置起到了一個輸送粉料的作用。
在大旋風分離器下部出口裝有鎖氣器（圖1），因?yàn)檎麄€(gè)管道裝置處于在負壓狀態下運行而磨機外處于正壓狀態，鎖氣器是把正負壓的氣流鎖住隔離，這是一個相當重要的部位，由于不裝鎖氣器或者鎖氣器密封不嚴就會造成不出粉或者很少出粉，影響產量。
所以在安裝鎖氣器時，必須使“A”面保持平整，與大旋風收集器聯接處須放置填料，用螺栓擰緊不得漏氣。
（二）結構特征：
1、擺式磨粉機由于是立式結構，占地面積較小。
2、擺式磨粉機的成套性強，從塊料粉碎到成品包裝，能獨立自成生產體系。
3、經過擺式磨粉機研磨的成品粒度均能達到所需細度的99%通過，這是其他磨粉機所不能勝任的。
4、由于采用了電磁振動給料機給料均勻，易于調節，體積小重量輕，省油省電，使用維護方便。
5、電氣采用集中控制，選型先進。
6、主機傳動裝置采用密閉齒輪減速機，傳動平穩、運轉可靠，無滲漏油現象。
7、主機鏟刀架磨損后便于更換，鏟刀架由上下二部分組成，下部磨損后拆卸連接螺栓可調換。（見圖2鏟刀架結構特征示意圖）
鏟刀架結構特征示意圖
8、風機轉速變化與風量、風壓、功率的變化關系式如下：
轉速變化關系公式
式中：Q1——變化前風量（米3/小時）
Q2——變化后風量（米3/小時）
n1——變化前轉速（轉/每分）
n2——變化后轉速（轉/每分）
H1——變化前風壓（帕）
H2——變化后風壓（帕）
N1——變化前功率（千瓦）
N2——變化后功率（千瓦）
如要改變轉速，必須遵循上述原則。
以上就是本公司擺式磨粉機產品連載介紹（1）的內容，后期我們會繼續發布關于磨粉機連載文章，以便能幫助大家更多的了解設備。如需購買設備，請聯系公司客服人員獲取最新價格。
